Szent Rókus Kórház szünetmentes áramellátási rendszere Vertiv és Delta UPS-ekkel
Kórházi szünetmentes áramellátási rendszer – Vertiv és Delta UPS-ekkel
Egy kórházban nincs “B-terv”: az orvostechnikai berendezések, az IT áramellátás és a kritikus rendszerek folyamatos működése nem lehet kérdés. A Szent Rókus Kórház projektben két külön hálózati szünetmentes áramellátási kört kellett kialakítanunk – egy nagyobb Vertiv APM2-es és egy kisebb Delta DPH rendszerrel – úgy, hogy a telepítés egy szűk, nehezen megközelíthető elosztóhelyiségben történjen, és a megoldás hosszú távon is biztonságosan üzemeltethető maradjon.
Helyszín
BudapestElvégzett munka
Szent Rókus Kórház szünetmentesítése két UPS-körrelFelhasznált technológia
Vertiv APM2, Delta DPH, lítium-vasfoszfát akkumulátorok, intelligens felügyelet/BMSKiindulási helyzet: két kör, minimális hely, maximális üzembiztonság
A projekt előkészítése közel három év tervezési munkára épült. A kivitelezés során az egyik legnagyobb kihívást az jelentette, hogy a 04-es elosztóhelyiség rendkívül kicsi alapterületű, ráadásul az épület elhelyezkedése és a beszállítás útvonala is nehezítette a logisztikát. Emiatt a tervezésnél és a kivitelezésnél is a leghatékonyabb helykihasználás és a karbantarthatóság volt a fókuszban.
A legjobb UPS az, amiről sosem hallunk
A DPH Gen2 magas, akár 96–97%-os hatásfokkal működik online módban – ez kevesebb hőveszteséget és alacsonyabb energiafogyasztást jelent. A valós idejű diagnosztika és intelligens felügyeleti rendszer (BMS és UPS management) folyamatosan monitorozza a feszültséget, hőmérsékletet és terhelést. Ezzel a rendszer előre jelez minden rendellenességet, megelőzve a kritikus hibákat, illetve minden problémát eltárol, amely később visszanézhető.

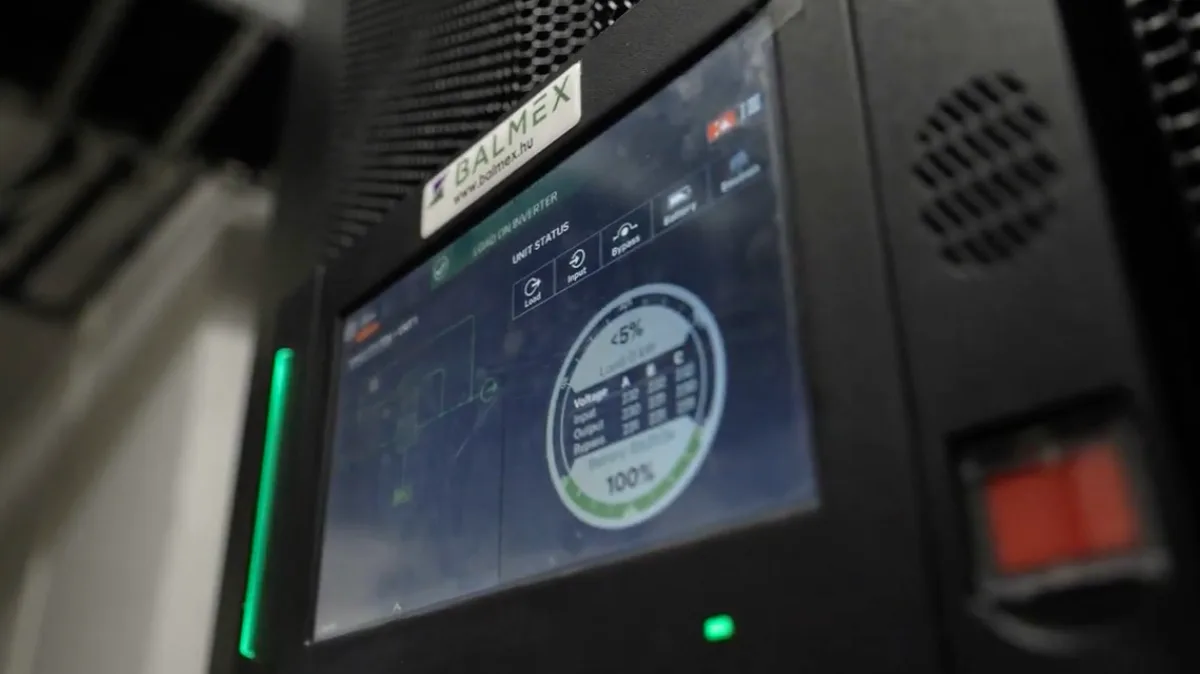

600 kVA-es Vertiv APM2 UPS – kiemelkedő hatásfok
A nagyobb rendszer egy Vertiv moduláris APM2 platformra épül, amely a kiépítésben 240 kW teljesítményt biztosít +1 darab (60 kW) redundáns modullal (N+1). A moduláris architektúra előnye, hogy a kórház igényeihez igazodva a rendszer később akár 600 kW teljesítményig skálázható.
A Vertiv rendszer egyik fontos előnye az úgynevezett dynamic online működés, amely lehetővé teszi, hogy a berendezés 98–99%-os hatásfokkal üzemeljen, miközben megmarad a Class 1 besorolású védelem (kritikus fogyasztókhoz illeszkedő minőség).

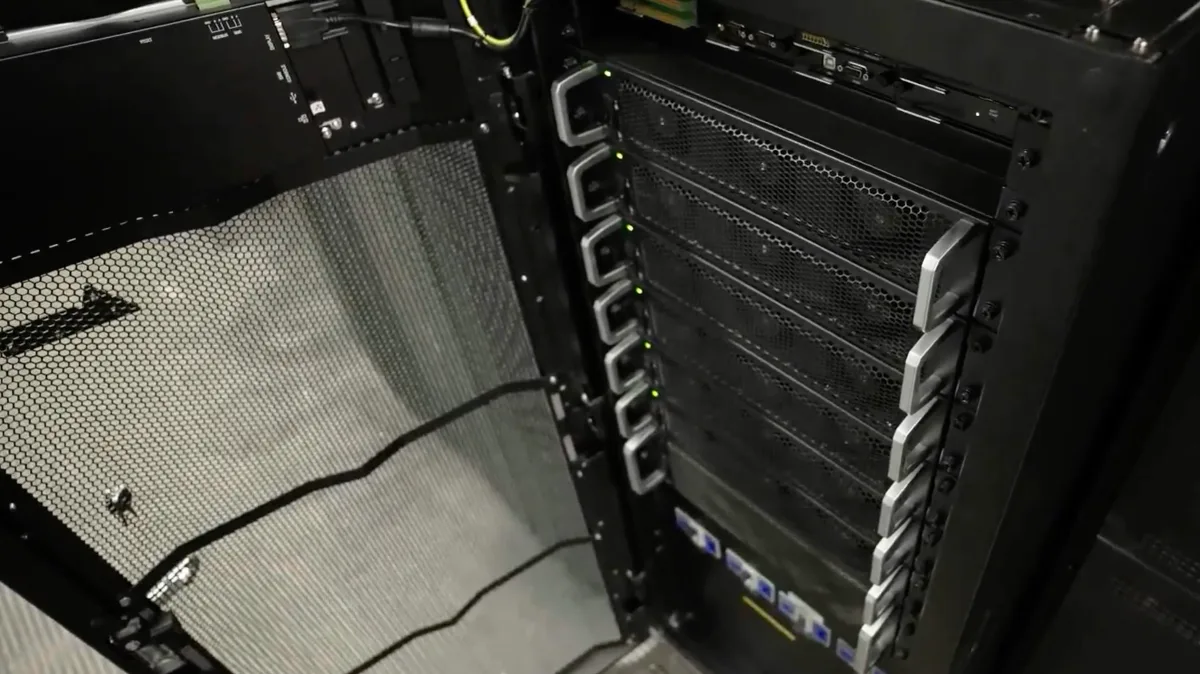

120 kVA Delta DPH – moduláris, online kettős konverziós védelem
A kisebb körre egy 120 kVA-es Delta DPH moduláris, online (kettős konverziós) szünetmentes berendezés került. A Delta platform előnye a magas hatásfok, a fejlett diagnosztika és a könnyű szervizelhetőség: moduláris felépítésének köszönhetően a komponensek cseréje gyorsan, célzottan megoldható.
Különlegesség, hogy ehhez a rendszerhez a Delta gyári, integrált lítium-vasfoszfát akkumulátor megoldását választottuk – a kommunikáció közvetlenül, Modbus protokollon keresztül történik, így a felügyelet és állapotinformációk az UPS oldaláról egységesen elérhetők.
Moduláris UPS + LiFePO₄: kompakt akkuk, hot-swap szerviz, maximális uptime
Mindkét rendszer moduláris UPS + LiFePO₄ akkumulátor kombinációval készült: az akkuk kisebb helyigényűek és hosszabb élettartamúak, a moduláris felépítés pedig lehetővé teszi a gyors, célzott hibaelhárítást és a modulcserét akár üzem közben is (hot-swap) – így a kritikus ellátás a lehető legnagyobb rendelkezésre állással tartható fenn.
Balmex szakértelem a technológia mögött
A projekt során a Balmex csapata végezte a következő feladatokat:
- tervezési támogatását,
- helyszíni előkészítését,
- telepítését és üzembe helyezését,
- valamint az üzemeltetési szempontból kritikus beállításokat és átadást.
A kivitelezés során kiemelt figyelmet kapott:
- a redundancia-szint illesztése a kórházi fogyasztói körökhöz,
- a szűk elosztóhelyiség miatti optimális elrendezés,
- a folyamatos kapcsolattartás, hogy minden igényre gyorsan reagálni lehessen.
Bizonyított teljesítmény, kórházi referencia
A referencia-projekt eredménye:
- két szünetmentes kör ellátása két, egymástól független, moduláris UPS-megoldással,
- Vertiv APM2: 600 kVA-es osztály, kiépítésben 240 kW + 60 kW (N+1), jövőben skálázható teljesítmény,
- Delta DPH: 120 kVA, online kettős konverziós védelem, integrált felügyelet,
- LiFePO₄ akkumulátortechnológia mindkét oldalon (kisebb footprint + hosszabb élettartam),
- a moduláris felépítés miatt üzemeltetésbarát, gyorsan szervizelhető architektúra.
