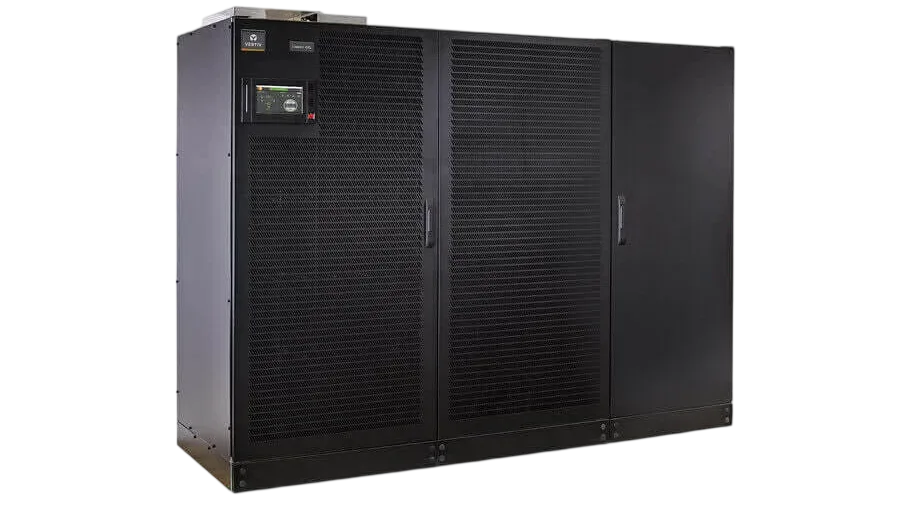

Vertiv™ Liebert® EXL S1 UPS 300–1250 kW
Dinamikus szünetmentes tápok (UPS) (150 – 2500 kVA)
Transzformátor nélküli UPS akár 99% Dynamic Online hatásfokkal

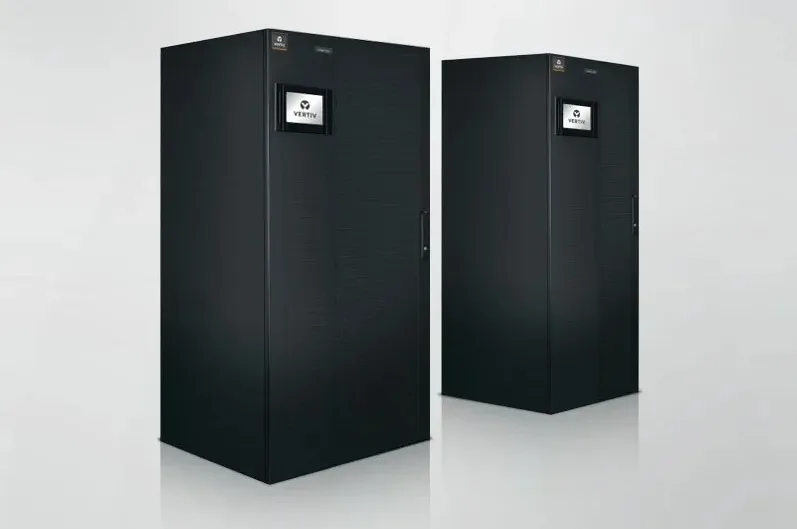

A Vertiv™ Liebert® EXL S1 monolitikus, transzformátor nélküli, háromszintű IGBT-topológiára épülő szünetmentes tápegység. A termékcsalád 300, 400, 500, 600, 800, 1000, 1200 és 1250 kVA névleges teljesítményű modellekből áll. A névleges aktív teljesítmény 35 °C-on 300–1250 kW, kettős konverziós üzemben pedig a hatásfok elérheti a 97%-ot.
Az EXL S1 adatközpontok, kolokációs és felhőszolgáltatói infrastruktúrák, AI-terhelések, pénzügyi és egészségügyi rendszerek, valamint ipari, telekommunikációs és közlekedési alkalmazások kritikus fogyasztóinak tápellátás-védelmére használható. Legfeljebb nyolc egység párhuzamos működtetésével központi vagy elosztott architektúrában akár 9,6 MW rendszerkapacitás alakítható ki.
Dynamic Grid Support 0,5 másodpercnél rövidebb válaszidővel
A Dynamic Grid Support az akkumulátor töltésének és kisütésének vezérlésével frekvenciaszabályozási, igényválasz- és csúcsterhelés-csökkentési szolgáltatásokat támogathat. A vezérlőjel fogadásától a meghatározott teljesítmény eléréséig tartó teljes válaszidő kevesebb mint 0,5 másodperc.Három üzemmód, akár 99%-os hatásfok
Az EXL S1 kettős konverziós üzemben akár 97%, Dynamic Online módban akár 99%, ECO módban pedig 99% feletti hatásfokkal működhet. A tényleges hatásfok az üzemmódtól, a terheléstől és a rendszerkonfigurációtól függ.
Nagy hatásfok és alacsonyabb üzemeltetési költség
A Vertiv™ Liebert® EXL S1 nagy hatásfokú működést biztosít kettős konverziós, Dynamic Online és ECO üzemmódban is. Ez különösen nagy teljesítményű rendszereknél jelent előnyt, ahol az UPS folyamatos energiafelhasználása és hőtermelése közvetlenül befolyásolja az üzemeltetési költségeket.
A magas hatásfok csökkentheti az energiaveszteséget, a hűtési igényt és a teljes tulajdonlási költséget. Adatközponti, ipari és infrastruktúra környezetben ez hosszú távon jelentős megtakarítást eredményezhet.

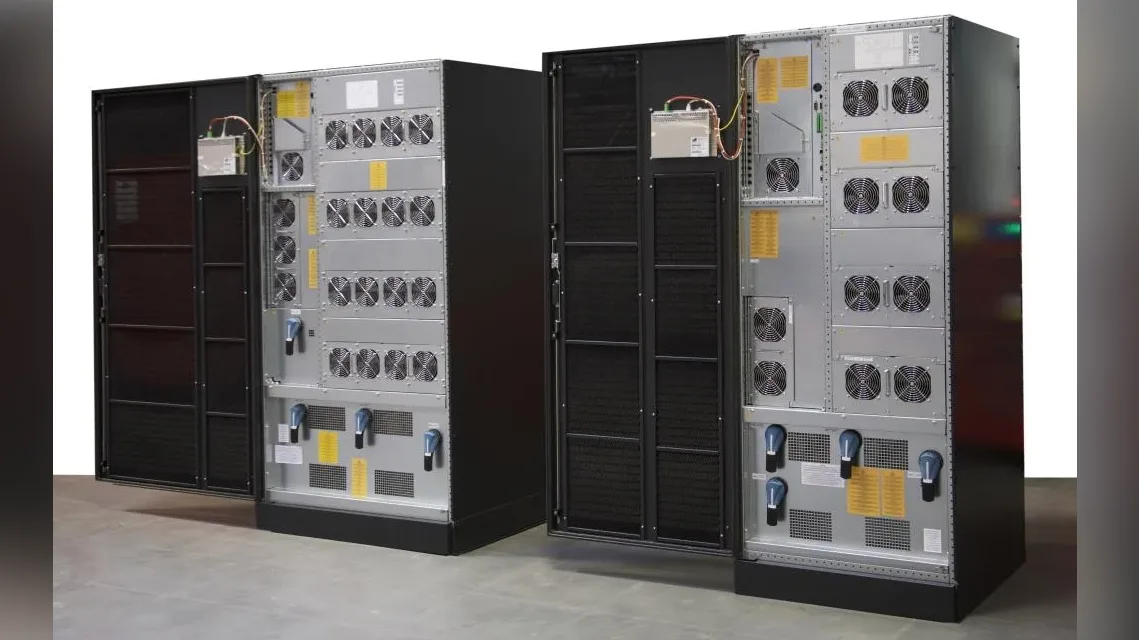

Dynamic Grid Support hálózati frekvenciaszabályozáshoz
A Dynamic Grid Support funkció az UPS bemeneti teljesítményét, illetve az akkumulátor töltését és kisütését szabályozva felfelé vagy lefelé irányuló frekvenciaszabályozást támogathat. A rendszer vezérlése közben elkülöníti a kritikus terhelés áthidalásához szükséges akkumulátorkapacitást.
A gyártó által megadott teljes válaszidő a hálózati szolgáltatói jel fogadásától a meghatározott teljesítmény eléréséig kevesebb mint 0,5 másodperc. A funkció gyors frekvenciaválasz- és csúcsterhelés-csökkentési programokban is használható; alkalmazhatósága a helyi villamosenergia-piaci szabályoktól, az akkumulátorkonfigurációtól és a rendszertervezéstől függ.
300–1250 kW aktív teljesítmény 35 °C-on
Az EXL S1 modellek névleges aktív teljesítménye 35 °C környezeti hőmérsékleten megegyezik a névleges kVA-értékkel. A kimeneti teljesítménytényező legfeljebb 1,0; a rendszer 0,4 induktív és 0,7 kapacitív teljesítménytényező között teljesítménycsökkentés nélkül használható.
40 °C-on a rendelkezésre álló aktív teljesítmény a névleges érték 90%-a: modelltől függően 270–1125 kW. A megfelelő modell kiválasztásakor ezért a fogyasztók teljesítménye mellett a telepítési környezet várható hőmérsékletét is figyelembe kell venni.
1000–3250 mm készülékszélesség, elülső és felső hozzáféréssel
Valamennyi EXL S1 modell 1950 mm magas és 900 mm mély. A készülék szélessége a névleges teljesítménytől függően 1000–3250 mm, nettó tömege 725–2625 kg. A 300 és 400 kW modellek azonos, 1000 mm széles készülékházban készülnek.

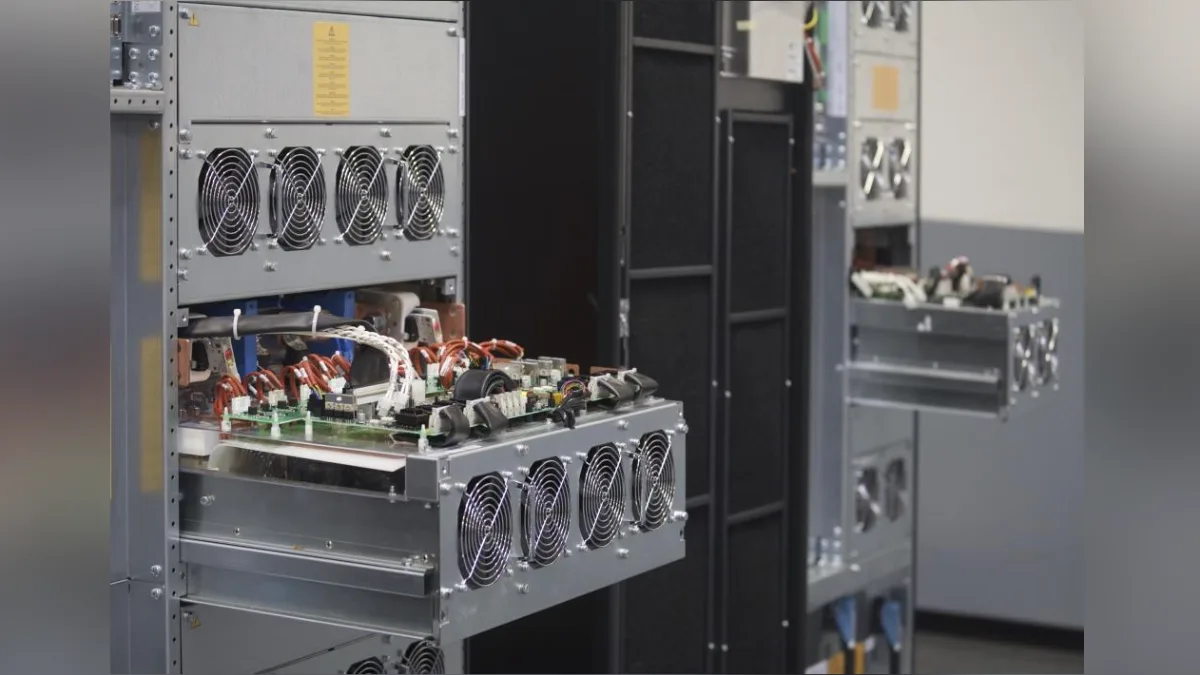

A fő komponensek elölről és felülről hozzáférhetők, ezért a szervizeléshez nincs szükség hátsó hozzáférési térre. Ez csökkentheti a telepítéshez szükséges helyet és megkönnyítheti a berendezés elhelyezését villamos helyiségekben vagy adatközponti infrastruktúrában.

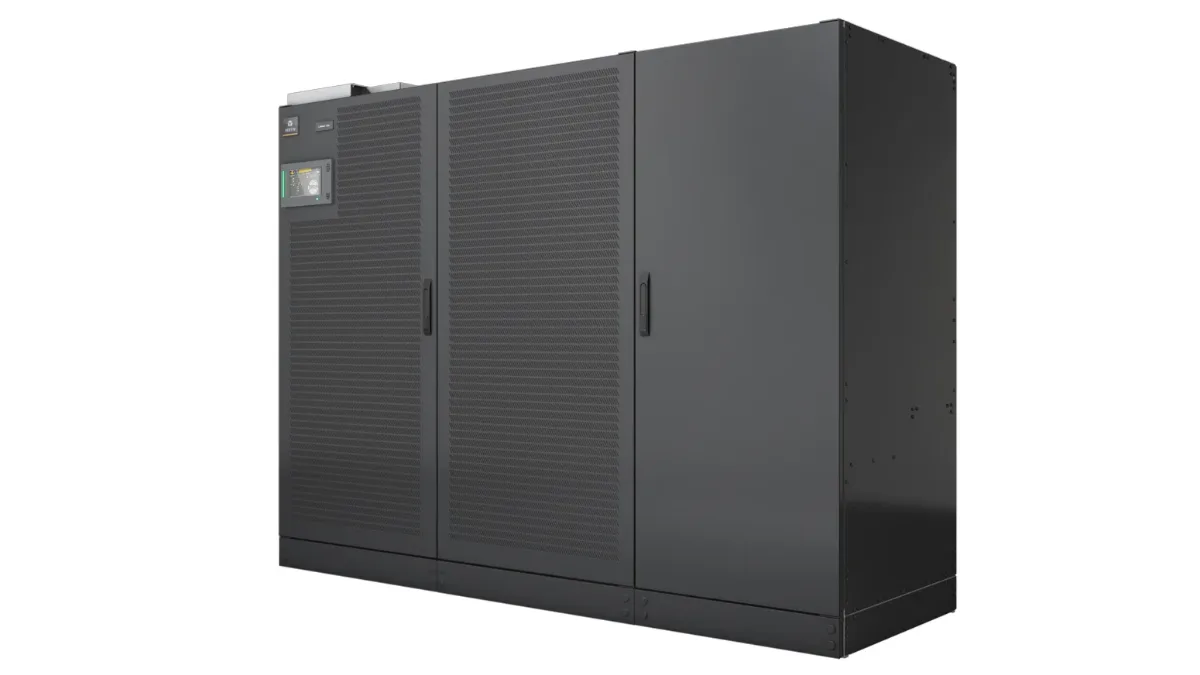

396–700 V akkumulátorfeszültség VRLA- és lítiumion-rendszerekhez
Az EXL S1 szabványos VRLA- és lítiumion-akkumulátorokkal is használható. A megengedett akkumulátorfeszültség-tartomány 396–700 V. Lítiumion-kialakításnál akkumulátorfelügyeleti rendszer is integrálható.
Az akkumulátorrendszert a szükséges áthidalási idő, az alkalmazni kívánt hálózattámogató szolgáltatások, az élettartam, a karbantartási követelmények és a rendelkezésre álló hely alapján kell méretezni. Az akkumulátorkapcsoló nem része az UPS alapkiépítésének.
Legfeljebb nyolc UPS párhuzamos működtetése
Az EXL S1 legfeljebb nyolc egységes központi vagy elosztott párhuzamos konfigurációt támogat. Elosztott kialakításnál minden UPS saját statikus bypass kapcsolóval rendelkezik; központi kialakításnál a rendszer külső Main Static Switch egységet használ. A párhuzamos rendszer kapacitása elérheti a 9,6 MW-ot.
Az Intelligent Paralleling funkció a pillanatnyi terheléshez igazíthatja az aktív egységek számát, a fölös kapacitást pedig készenléti módba helyezheti. Ez részterhelésnél javíthatja a párhuzamos rendszer hatásfokát, miközben a vezérlés az egységek készenléti idejének kiegyenlítésével segítheti a komponensek egyenletes igénybevételét.
Terhelés- és akkumulátorteszt külső terhelőbank nélkül
A Safe Capacity Mode külső terhelőbank csatlakoztatása nélkül teszi lehetővé az UPS terhelési és akkumulátorkisütési vizsgálatát. Ez egyszerűsítheti az üzembe helyezés és az időszakos ellenőrzés tesztelési feladatait.
Az integrált érintőképernyő megjeleníti a bemenet, a bypass, a kimenet, az akkumulátor és a belső funkcionális egységek mérési adatait. Külön esemény-, figyelmeztetés- és hibanapló segíti az üzemállapot áttekintését. Az UPS Modbus RTU, Modbus TCP, JBUS és SNMP protokollon keresztül épületfelügyeleti vagy hálózatfelügyeleti rendszerhez is csatlakoztatható.
Műszaki adatok
Modell | Névleges teljesítmény | Aktív teljesítmény 35 °C-on | Aktív teljesítmény 40 °C-on | Méret (Ma × Sz × Mé) | Nettó tömeg |
|---|---|---|---|---|---|
Vertiv™ Liebert® EXL S1 300 | 300 kVA | 300 kW | 270 kW | 1950 × 1000 × 900 mm | 725 kg |
Vertiv™ Liebert® EXL S1 400 | 400 kVA | 400 kW | 360 kW | 1950 × 1000 × 900 mm | 725 kg |
Vertiv™ Liebert® EXL S1 500 | 500 kVA | 500 kW | 450 kW | 1950 × 1250 × 900 mm | 990 kg |
Vertiv™ Liebert® EXL S1 600 | 600 kVA | 600 kW | 540 kW | 1950 × 1600 × 900 mm | 1135 kg |
Vertiv™ Liebert® EXL S1 800 | 800 kVA | 800 kW | 720 kW | 1950 × 2000 × 900 mm | 1550 kg |
Vertiv™ Liebert® EXL S1 1000 | 1000 kVA | 1000 kW | 900 kW | 1950 × 2650 × 900 mm | 2275 kg |
Közös villamos adatok:
- névleges hálózati bemenet: 400 V, beállítható 3 fázisú vagy 3 fázis + N kialakítással;
- hálózati bemeneti feszültségtartomány: 280–460 V, alkalmazási feltételektől függően;
- névleges kimenet: 400 V, 380 vagy 415 V értékre beállítható;
- bemeneti teljesítménytényező: legalább 0,99;
- bemeneti áram teljes harmonikus torzítása: legfeljebb 3%;
- kettős konverziós hatásfok: akár 97%;
- Dynamic Online hatásfok: akár 99%;
- ECO módú hatásfok: 99% felett;
- osztályozás: IEC/EN 62040-3 szerinti VFI-SS-111;
- megengedett akkumulátorfeszültség: 396–700 V;
- üzemi hőmérséklet: 0–40 °C;
- párhuzamos konfiguráció: legfeljebb nyolc egység.
A teljes névleges kW-teljesítmény 35 °C-on áll rendelkezésre; 40 °C-on a megengedett aktív teljesítmény 10%-kal csökken. A 300–500 kW modellek beépített kézi karbantartási bypass áramkörrel készülnek, a 600–1250 kW modelleknél ez nem része az alapkiépítésnek. Az integrált visszatáplálás elleni védelem opcionális.
Gyakran ismételt kérdések
Milyen teljesítménytartományban érhető el a Vertiv™ Liebert® EXL S1?
A termékcsalád 300, 400, 500, 600, 800, 1000, 1200 és 1250 kVA névleges teljesítményű modellekből áll. A névleges aktív teljesítmény 35 °C-on modellenként 300–1250 kW.
Mekkora az EXL S1 aktív teljesítménye 40 °C-on?
40 °C-on a rendelkezésre álló aktív teljesítmény a névleges érték 90%-a, így modelltől függően 270–1125 kW. A pontos értékeket a műszaki táblázat tartalmazza.
Milyen hatásfokkal működik az EXL S1?
Az EXL S1 kettős konverziós üzemben akár 97%, Dynamic Online módban akár 99%, ECO módban pedig 99% feletti hatásfokkal működhet. A tényleges érték az üzemmódtól, a terheléstől és a rendszerkonfigurációtól függ.
Mit jelent a Dynamic Grid Support funkció?
A Dynamic Grid Support az akkumulátor töltésének és kisütésének vezérlésével felfelé vagy lefelé irányuló hálózati frekvenciaszabályozást támogathat. A vezérlőjel fogadásától a meghatározott teljesítmény eléréséig tartó válaszidő kevesebb mint 0,5 másodperc.
Használható az EXL S1 csúcsterhelés-csökkentésre?
A Dynamic Grid Support megfelelő akkumulátorkonfigurációval és rendszertervezéssel gyors frekvenciaválasz- és csúcsterhelés-csökkentési programokhoz is használható. Az alkalmazhatóság a helyi hálózati és piaci követelményektől függ.
Milyen akkumulátorokkal használható a Liebert® EXL S1?
Az EXL S1 szabványos VRLA- és lítiumion-akkumulátorokkal használható, 396–700 V akkumulátorfeszültség-tartományban. A megfelelő konfigurációt a szükséges áthidalási idő, a hálózattámogató funkciók és a helyszíni követelmények alapján kell méretezni.
Párhuzamosítható a Liebert® EXL S1?
Igen. Legfeljebb nyolc EXL S1 egység kapcsolható párhuzamosan központi vagy elosztott architektúrában, kapacitásbővítéshez vagy redundáns rendszer kialakításához. A rendszerkapacitás elérheti a 9,6 MW-ot.
Mit jelent az Intelligent Paralleling funkció?
Az Intelligent Paralleling a pillanatnyi terheléshez igazíthatja az aktív UPS-egységek számát, a szükségtelen kapacitást pedig készenléti módba helyezheti. Ez részterhelésnél javíthatja a párhuzamos rendszer hatásfokát.
Mi a Safe Capacity Mode előnye?
A Safe Capacity Mode külső terhelőbank nélkül teszi lehetővé az UPS terhelési és akkumulátorkisütési tesztjét. Ez egyszerűsítheti az üzembe helyezés és az időszakos ellenőrzés során végzett vizsgálatokat.
Mekkora helyet igényel az EXL S1?
Minden modell 1950 mm magas és 900 mm mély. A szélesség a teljesítménytől függően 1000–3250 mm; a kábelezés, az akkumulátorrendszer, az esetleges külső bypass és a szükséges szervizterek további helyet igényelhetnek.
