Vertiv™ Liebert® EXM2 UPS 100–250 kVA
Dinamikus szünetmentes tápok (UPS) (150 – 2500 kVA)
Transzformátor nélküli UPS kritikus rendszerekhez 100–250 kVA tartományban

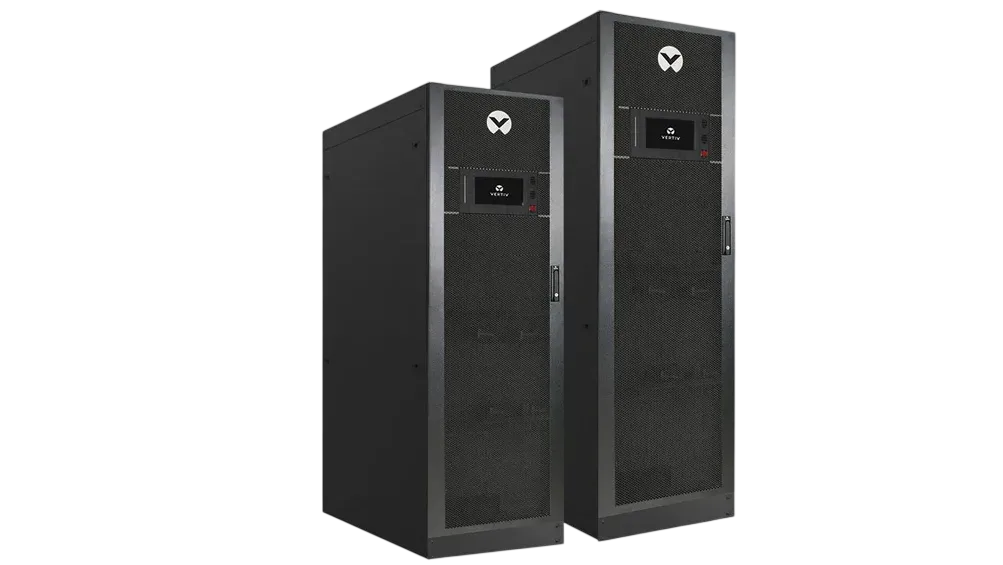

A Vertiv™ Liebert® EXM2 monolitikus, transzformátor nélküli, háromfázisú szünetmentes tápegység. A termékcsalád 100, 120, 160, 200 és 250 kVA/kW névleges teljesítményű modellekből áll, kettős konverziós üzemben akár 97%-os hatásfokkal.
Az EXM2 adatközponti, telekommunikációs, ipari, egészségügyi, pénzügyi és közlekedési alkalmazások kritikus IT- és nem IT-fogyasztóinak tápellátás-védelmére használható.

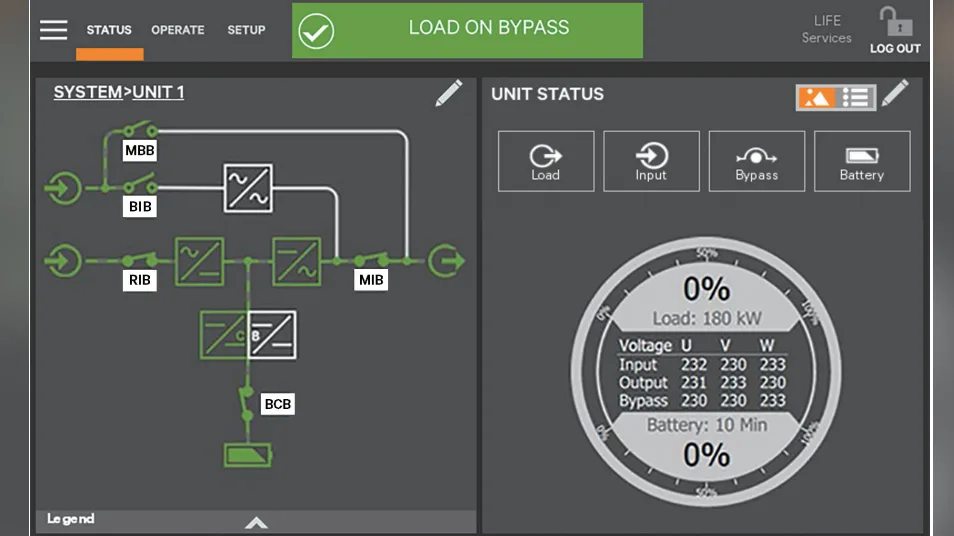

Három üzemmód, akár 99,2%-os hatásfok
Kettős konverziós üzemben akár 97%, Dynamic Online módban akár 98,8%, ECO módban pedig akár 99,2% hatásfokkal működhet.Akár hat UPS párhuzamos működtetése
Legfeljebb hat egység párhuzamos működtetésével kapacitásbővítés vagy redundáns rendszer alakítható ki, akár 1,5 MW összteljesítményig.
Akár 97% hatásfok kettős konverziós üzemben
A kettős konverziós üzemmód akár 97%-os hatásfokot biztosít, miközben a fogyasztó folyamatosan az inverteren keresztül kap tápellátást. Dynamic Online módban a hatásfok elérheti a 98,8%-ot, ECO módban pedig a 99,2%-ot.
A magasabb működési hatásfok mérsékelheti az UPS villamos veszteségét és hőtermelését, ezáltal csökkentheti a kapcsolódó energiafelhasználást és hűtési igényt. A tényleges megtakarítás az üzemmódtól, a terhelési profiltól és a helyszíni energiaáraktól függ.

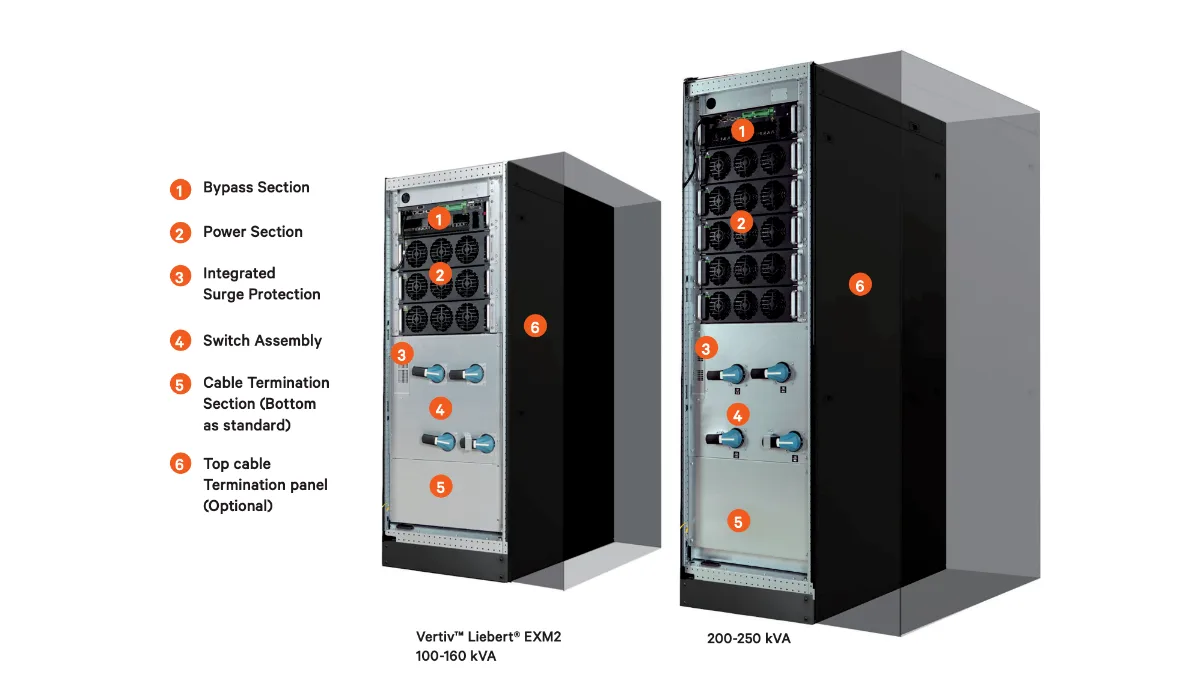

600 × 850 mm alapterület, két készülékmagassággal
Minden EXM2 modell 600 × 850 mm alapterületű készülékházban készül. A 100, 120 és 160 kVA modellek magassága 1600 mm, a 200 és 250 kVA modelleké 2000 mm. A gyártói összehasonlítás szerint a kialakítás a korábbi rendszerekhez képest akár 15% helyet takaríthat meg.

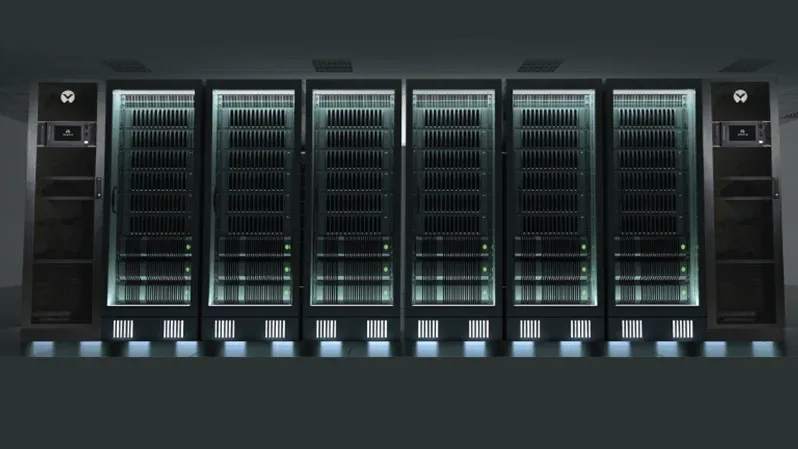

Az UPS sorok közötti, önálló géptermi és fal melletti elrendezésben is telepíthető. Ez új létesítésekben, valamint olyan korszerűsítési projektekben is megkönnyítheti az elhelyezést, ahol a rendelkezésre álló alapterület korlátozott.

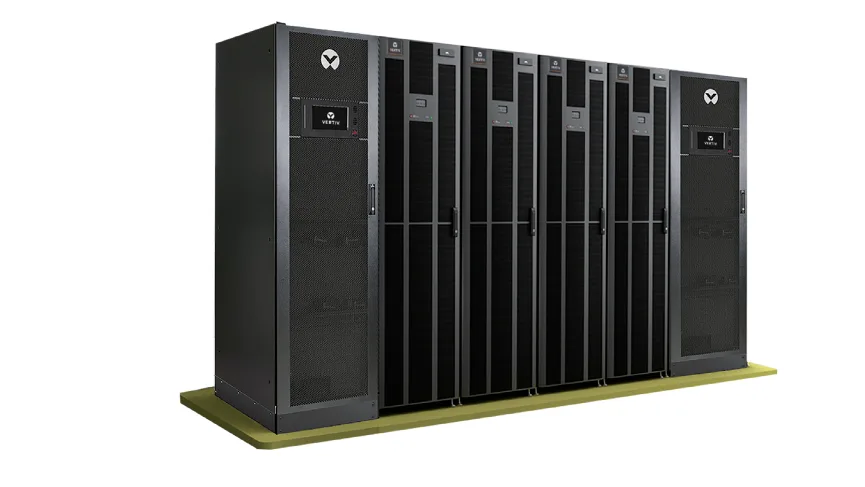

Kritikus IT- és nem IT-terhelések tápellátása
Az EXM2 adatközpontok, kolokációs létesítmények, telekommunikációs rendszerek, gyártóüzemek, egészségügyi és oktatási intézmények, pénzügyi szolgáltatók, kormányzati létesítmények, valamint kereskedelmi és közlekedési infrastruktúrák kritikus fogyasztóinak tápellátására alkalmazható.
A rendszer 0,5 induktív és 0,5 kapacitív teljesítménytényező közötti terheléseket névleges teljesítménycsökkentés nélkül támogat. EN 50121-1 és EN 50121-5 szerinti vasúti alkalmazásokban, valamint EN 50171 szerinti központi biztonsági tápellátó rendszerként is használható.
360–528 V DC akkumulátorkör és lítiumion-kompatibilitás
Az EXM2 360–528 V DC feszültségtartományú, kétvezetékes akkumulátorkört használ, és lítiumion-akkumulátoros rendszerekkel is kompatibilis. Az akkumulátorrendszer a szükséges áthidalási idő, a rendelkezésre álló hely és a karbantartási követelmények alapján méretezhető.
A maximális akkumulátortöltő áram modellenként 30–75 A: a 100 kVA modellnél 30 A, a 120 és 160 kVA modelleknél 45 A, a 200 kVA modellnél 60 A, a 250 kVA modellnél pedig 75 A. A nagyobb töltőáram megfelelő akkumulátorkonfiguráció esetén rövidebb visszatöltési időt tehet lehetővé.
Párhuzamos működés akár 1,5 MW rendszerkapacitásig
Legfeljebb hat EXM2 egység kapcsolható párhuzamosan. Ez nagyobb teljesítményű, illetve redundáns UPS-rendszerek kialakítását teszi lehetővé, a párhuzamos rendszer névleges összteljesítménye pedig elérheti az 1,5 MW-ot.
Az Intelligent Parallel algoritmus részterhelésnél optimalizálhatja a párhuzamos rendszer energiafelhasználását. Ez változó terhelési profil mellett hozzájárulhat a rendszer veszteségének és teljes birtoklási költségének csökkentéséhez.
Műszaki adatok
Modell | Névleges teljesítmény | Bemeneti feszültség | Kimeneti feszültség | Kettős konverziós hatásfok | Méret (Ma × Sz × Mé) | Nettó tömeg | Max. töltőáram |
|---|---|---|---|---|---|---|---|
Vertiv™ Liebert® EXM2 100 | 100 kVA / 100 kW | 380 / 400 / 415 V, 3 fázis + N | 380 / 400 / 415 V, 3 fázis + N | akár 97% | 1600 × 600 × 850 mm | 315 kg | 30 A |
Vertiv™ Liebert® EXM2 120 | 120 kVA / 120 kW | 380 / 400 / 415 V, 3 fázis + N | 380 / 400 / 415 V, 3 fázis + N | akár 97% | 1600 × 600 × 850 mm | 350 kg | 45 A |
Vertiv™ Liebert® EXM2 160 | 160 kVA / 160 kW | 380 / 400 / 415 V, 3 fázis + N | 380 / 400 / 415 V, 3 fázis + N | akár 97% | 1600 × 600 × 850 mm | 350 kg | 45 A |
Vertiv™ Liebert® EXM2 200 | 200 kVA / 200 kW | 380 / 400 / 415 V, 3 fázis + N | 380 / 400 / 415 V, 3 fázis + N | akár 97% | 2000 × 600 × 850 mm | 412 kg | 60 A |
Vertiv™ Liebert® EXM2 250 | 250 kVA / 250 kW | 380 / 400 / 415 V, 3 fázis + N | 380 / 400 / 415 V, 3 fázis + N | akár 97% | 2000 × 600 × 850 mm | 447 kg | 75 A |
A méret- és tömegértékek az oldalsó szekrény és a felső ventilátoregység nélküli kivitelre vonatkoznak. A modellek névleges teljesítménytényezője 1,0, ezért a kVA- és kW-értékük azonos. A 100–160 kVA változatok 1600 mm, a 200 és 250 kVA változatok 2000 mm magas készülékházban készülnek. Dynamic Online módban valamennyi modell hatásfoka elérheti a 98,8%-ot, ECO módban pedig a 99,2%-ot.
Gyakran ismételt kérdések
Milyen teljesítménytartományban érhető el a Vertiv™ Liebert® EXM2?
A termékcsalád 100, 120, 160, 200 és 250 kVA/kW névleges teljesítményű modellekből áll.
Milyen alkalmazásokhoz javasolt a Liebert® EXM2?
Az EXM2 adatközponti, kolokációs, telekommunikációs, ipari, egészségügyi, oktatási, pénzügyi, kormányzati, kereskedelmi és közlekedési rendszerek kritikus IT- és nem IT-fogyasztóinak tápellátás-védelmére használható.
Mekkora hatásfokkal működik az EXM2?
A rendszer kettős konverziós üzemben akár 97%, Dynamic Online módban akár 98,8%, ECO módban pedig akár 99,2% hatásfokkal működhet. A tényleges hatásfok az alkalmazott üzemmódtól és a terheléstől függ.
Használható az EXM2 vasúti alkalmazásokban?
Igen. A gyártói specifikáció szerint az EXM2 – a vonatkozó alkalmazási feltételek mellett – EN 50121-1 és EN 50121-5 szerinti vasúti környezetekben is alkalmazható.
Milyen akkumulátorokkal használható a Liebert® EXM2?
Az EXM2 kétvezetékes, 360–528 V DC akkumulátorkörrel rendelkezik, és lítiumion-akkumulátoros rendszerekkel is kompatibilis. A megfelelő akkumulátorkonfigurációt a szükséges áthidalási idő és a helyszíni követelmények alapján kell méretezni.
Mekkora az EXM2 akkumulátortöltőjének maximális árama?
A maximális töltőáram modelltől függően 30–75 A: a 100 kVA modellnél 30 A, a 120 és 160 kVA modelleknél 45 A, a 200 kVA modellnél 60 A, a 250 kVA modellnél pedig 75 A.
Párhuzamosítható a Liebert® EXM2?
Igen. Legfeljebb hat egység kapcsolható párhuzamosan kapacitásbővítéshez vagy redundáns rendszer kialakításához. A párhuzamos rendszer összteljesítménye elérheti az 1,5 MW-ot.
Mit jelent az Intelligent Parallel funkció?
Az Intelligent Parallel algoritmus részterhelésnél optimalizálhatja a párhuzamos rendszer energiafelhasználását. Ez mérsékelheti a rendszer veszteségét, és változó terhelési profil mellett javíthatja a párhuzamos UPS-rendszer működési hatásfokát.
Mekkora helyet igényel az EXM2?
Minden modell 600 × 850 mm alapterületű. A 100, 120 és 160 kVA változatok magassága 1600 mm, a 200 és 250 kVA változatoké 2000 mm; az oldalsó szekrények és egyéb kiegészítők további helyet igényelhetnek.
