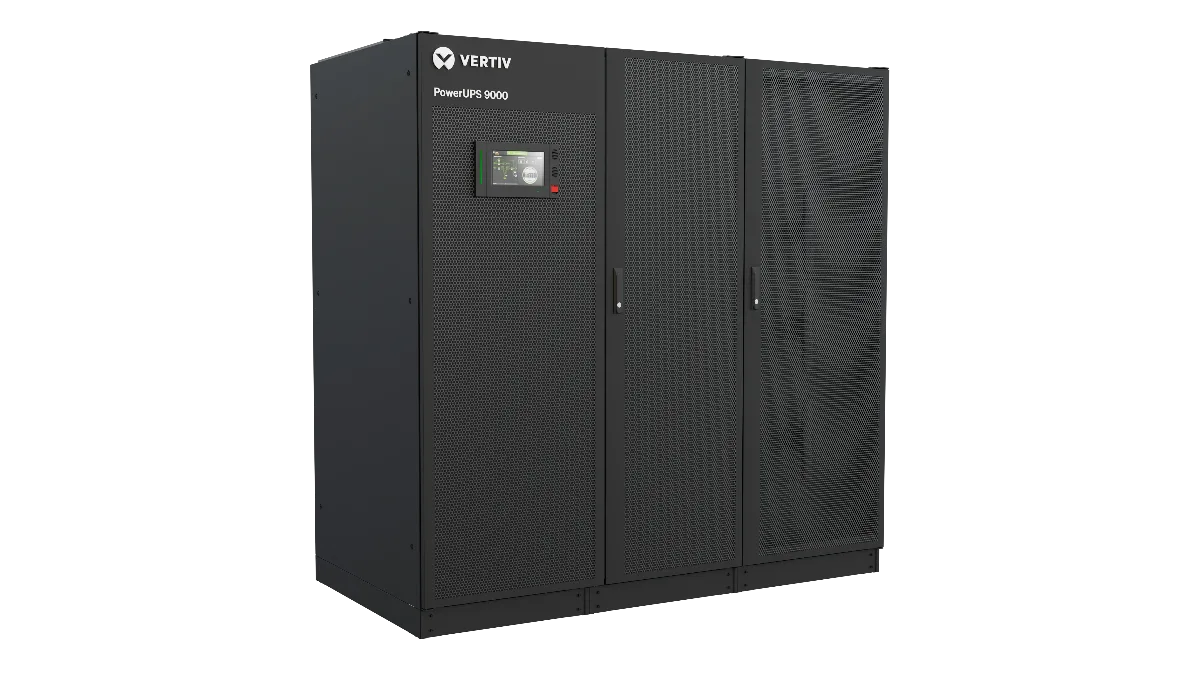

Vertiv™ PowerUPS 9000 moduláris szünetmentes tápegység
Dinamikus szünetmentes tápok (UPS) (150 – 2500 kVA)
Moduláris, háromfázisú UPS 250–1250 kW teljesítménytartományban
A Vertiv™ PowerUPS 9000 online kettős konverziós, moduláris szünetmentes tápegység. A 250–1250 kW-os rendszerkeret 125 kW-os teljesítménymodulokkal építhető ki.
A rendszer nagy teljesítménysűrűségű adatközpontok, kolokációs létesítmények, gyártóüzemek és más kritikus infrastruktúrák tápellátás-védelmére használható.
A moduláris kapacitásbővítés mellett N+1 redundancia is kialakítható, négy 1250 kW-os UPS párhuzamos kapcsolásával pedig a rendszer névleges összteljesítménye elérheti az 5 MW-ot.

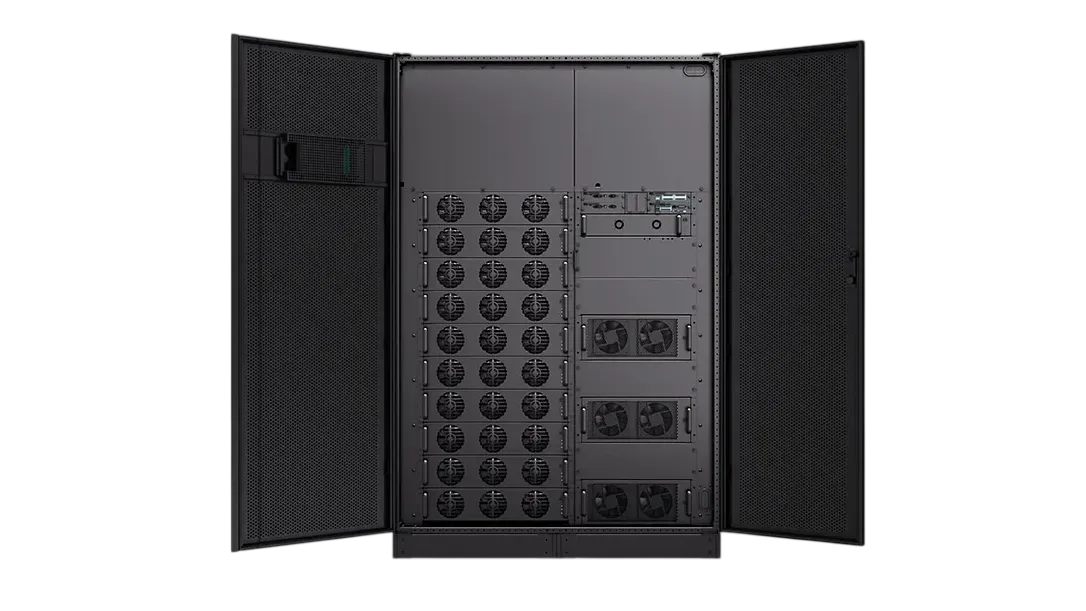

125 kW-os, üzem közben cserélhető teljesítménymodulok
Minden teljesítménymodul saját egyenirányítóval, inverterrel és akkumulátortöltő/-feszültségnövelő egységgel rendelkezik. Megfelelő kapacitástartalék mellett egy modul leválasztása vagy cseréje nem igényli a védett fogyasztók leállítását.Akár 97,5% VFI- és 99% Dynamic Online hatásfok
Kettős konverziós VFI üzemben a hatásfok elérheti a 97,5%-ot, Dynamic Online módban pedig a 99%-ot. A tényleges veszteség és az ebből adódó hűtési igény az üzemmódtól és a terhelési profiltól függ.
Modulárisan bővíthető teljesítmény 250–1250 kW/kVA között
A 125 kW-os modulméret lehetővé teszi, hogy az UPS beépített teljesítménye a tényleges terheléshez és a tervezett tartalékhoz igazodjon. Az N+1 konfigurációhoz a terhelés ellátásához szükséges modulokon felül egy további modult kell beépíteni; emiatt a fogyasztók számára rendelkezésre álló névleges kapacitás a választott redundanciaszinttől függ.
A vezérlés és a teljesítményátalakítás moduláris felépítése csökkenti az egyetlen meghibásodási pontra jutó funkciók számát. Az üzem közben cserélhető teljesítménymodulok és a szervizelhető statikus bypass a megfelelően megtervezett redundanciával együtt rövidíthetik a karbantartáshoz szükséges beavatkozást.

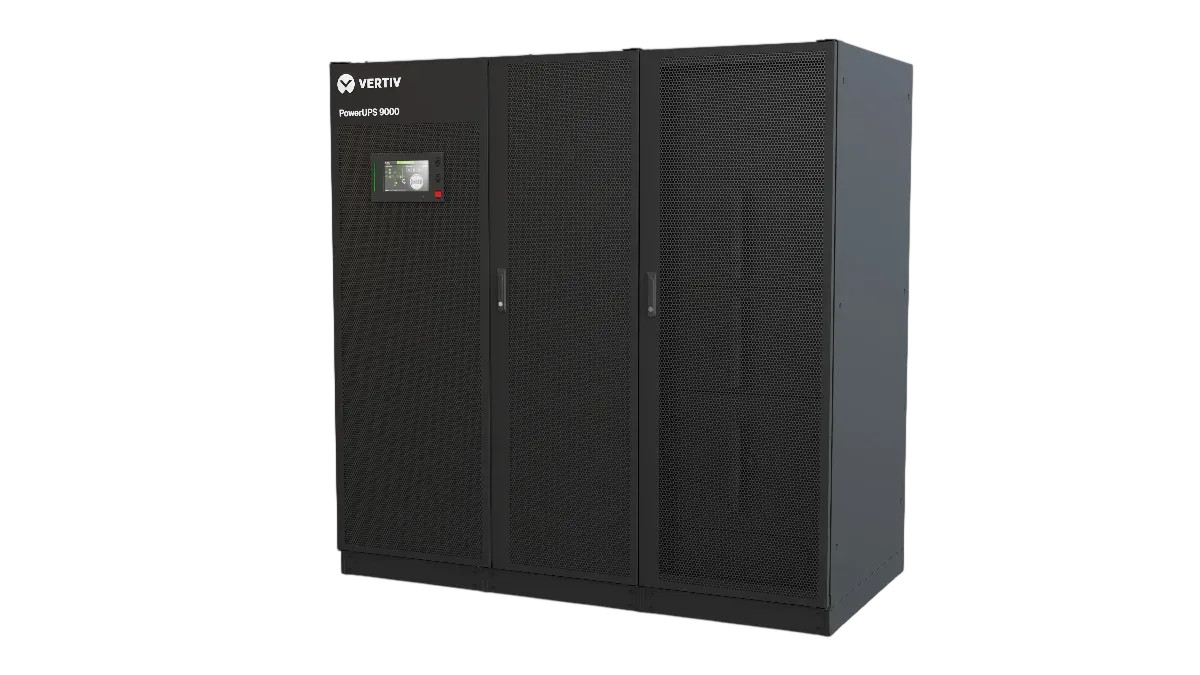

Akár 97,5% hatásfok folyamatos kettős konverzió mellett
VFI üzemben a védett terhelést folyamatosan az inverter táplálja, miközben a rendszer akár 97,5%-os hatásfokot érhet el. Dynamic Online módban a hatásfok akár 99% lehet; ennek alkalmazhatóságát a terhelés érzékenysége és a helyszíni tápellátási követelmények alapján kell meghatározni.
A magasabb működési hatásfok mérsékelheti az UPS villamos veszteségét és hőtermelését. Az energia- és hűtési költségekre gyakorolt tényleges hatás a terhelési szinttől, az éves üzemidőtől, a választott üzemmódtól és a helyszíni energiaáraktól függ.

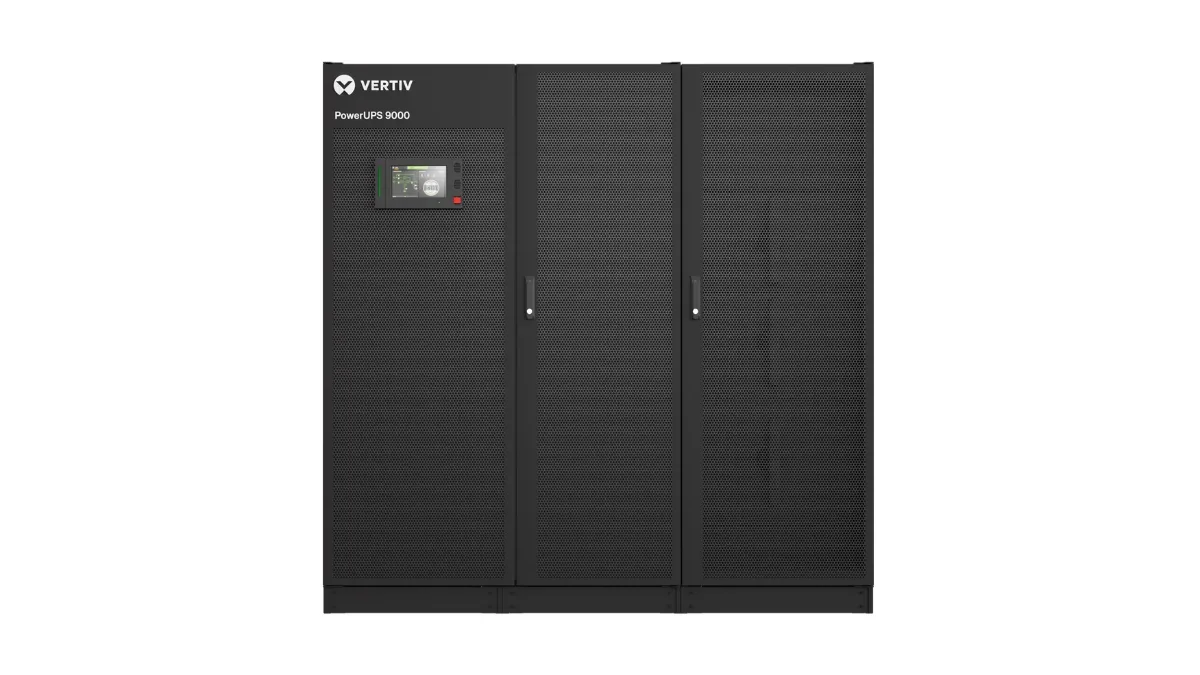

Standard és csökkentett szélességű 1250 kW-os készülékház
A 1250 kW-os rendszer standard kivitele 2000 × 2000 × 1000 mm, csökkentett szélességű kivitele 2000 × 1300 × 1150 mm méretű (magasság × szélesség × mélység). A korábbi, azonos kategóriájú megoldásához képest akár 32%-kal kisebb alapterületet igényelhet.
A standard keret felső és alsó kábelbevezetést, a csökkentett szélességű változat felső kábelbevezetést támogat. A pontos elhelyezési és szervizterületet a választott keret, a bypass-, kapcsoló- és akkumulátorszekrények, valamint a helyszíni kábelvezetés alapján kell meghatározni.
Lítiumion-, VRLA- és nikkel-cink akkumulátorrendszerek
A PowerUPS 9000 a rendszerkövetelményekhez méretezett lítiumion-, VRLA- vagy nikkel-cink akkumulátorral integrálható. A Vertiv™ EnergyCore lítiumion-akkumulátorszekrény a gyártó egyik illeszthető megoldása; nem az UPS alaptartozéka.
Az akkumulátortechnológiát, a cellaszámot és a kapacitást az elvárt áthidalási idő, a terhelés, a környezeti feltételek, a rendelkezésre álló hely és az életciklus-követelmények alapján kell kiválasztani. A standard teljesítménymodulos kivitel akkumulátorköri tartománya 384–681 V DC.
Opcionális Full AI teljesítménymodulok speciális terhelésekhez
A Full AI teljesítménymodulok külön konfigurációt jelentenek. Ilyen modulokkal nagyobb töltőkapacitás, hálózati és akkumulátoros forrás közötti terhelésmegosztás, valamint legfeljebb 150%-os, mesterségesintelligencia-terhelésekhez igazított túlterhelési képesség valósítható meg a gyártói feltételek szerint.
A szükséges standard vagy Full AI konfigurációt a terhelési profil, a várható teljesítménylépcsők, a túlterhelési igény és az energiatároló rendszer alapján kell meghatározni.
Műszaki adatok
Beépített modulok száma | Névleges teljesítmény | N+1 kialakításnál felhasználható teljesítmény* |
|---|---|---|
2 | 250 kW / 250 kVA | 125 kW |
3 | 375 kW / 375 kVA | 250 kW |
4 | 500 kW / 500 kVA | 375 kW |
5 | 625 kW / 625 kVA | 500 kW |
6 | 750 kW / 750 kVA | 625 kW |
7 | 875 kW / 875 kVA | 750 kW |
8 | 1000 kW / 1000 kVA | 875 kW |
9 | 1125 kW / 1125 kVA | 1000 kW |
10 | 1250 kW / 1250 kVA | 1125 kW |
* Egyetlen tartalék teljesítménymodullal számolva. A teljes rendszer redundanciáját az UPS-keretek, az akkumulátorrendszer, a bypass és az elosztás kialakítása együtt határozza meg.
Jellemző | 250–1250 kW-os rendszer |
|---|---|
Topológia | online kettős konverziós, moduláris, transzformátor nélküli |
Teljesítménymodul | 125 kW / 125 kVA, PF = 1 |
Kimenet | 380 / 400 / 415 V, háromfázis + N + PE |
VFI-hatásfok | akár 97,5% |
Dynamic Online hatásfok | akár 99% |
Párhuzamos működés | legfeljebb 4 UPS, 1250 kW-os egységekkel akár 5 MW |
Terhelési teljesítménytényező | 0,6 induktív–0,7 kapacitív, teljesítménycsökkentés nélkül |
Akkumulátorfeszültség, standard modul | 384–681 V DC |
Védettség | IP20 |
Környezeti hőmérséklet | 0–50 °C; 40 °C felett teljesítménycsökkentéssel |
Kommunikáció | Modbus RTU/TCP, JBUS és SNMP integrációs lehetőségek |
A táblázat a 250–1250 kW-os, 125 kW-os standard teljesítménymodulokra épülő keretet foglalja össze. A gyártó kínálatában eltérő keretek és Full AI modulok is szerepelnek; ezek mérete, akkumulátorfeszültsége és túlterhelési képessége eltérhet, ezért ajánlatadáskor a konkrét konfiguráció adatlapja az irányadó.
Gyakran ismételt kérdések
Mekkora teljesítményű a Vertiv™ PowerUPS 9000?
A Vertiv™ PowerUPS 9000 névleges teljesítménye 250–1250 kW/kVA között konfigurálható. A rendszer 125 kW/kVA teljesítménymodulokkal bővíthető, több UPS-egység párhuzamosításával pedig akár 5 MW teljesítményű rendszerarchitektúra is kialakítható. A szükséges kapacitást és redundanciát mindig a védett terhelés alapján kell meghatározni.
Mit jelent a PowerUPS 9000 moduláris kialakítása?
Minden 125 kW-os teljesítménymodul saját egyenirányítót, invertert és töltő/-feszültségnövelő egységet tartalmaz. A kapacitás modulonként bővíthető, megfelelő tartalékkal pedig N+1 redundancia alakítható ki.
Milyen hatásfokot érhet el a Vertiv™ PowerUPS 9000?
Kettős konverziós VFI üzemben akár 97,5%, Dynamic Online módban akár 99% hatásfokot. A tényleges érték a terheléstől, az üzemmódtól és a rendszerkonfigurációtól függ.
Párhuzamosítható a PowerUPS 9000?
Igen. Legfeljebb négy UPS kapcsolható párhuzamosan kapacitásbővítéshez vagy redundáns rendszer kialakításához. Négy 1250 kW-os egységgel a névleges összteljesítmény elérheti az 5 MW-ot.
Mely funkciók tartoznak csak a Full AI kivitelhez?
A Full AI modulok speciális terhelési és energiatárolási funkciókat biztosító opciók. A nagyobb töltőkapacitás, a hálózat és az akkumulátor közötti terhelésmegosztás, valamint az akár 150%-os AI-terhelési képesség nem állítható általánosan a standard modulokról.
Milyen akkumulátorokkal használható?
Lítiumion-, VRLA- és nikkel-cink akkumulátorrendszerekkel integrálható. A technológiát és a kapacitást az áthidalási idő, a terhelés, a környezet és a rendelkezésre álló hely alapján kell méretezni.
