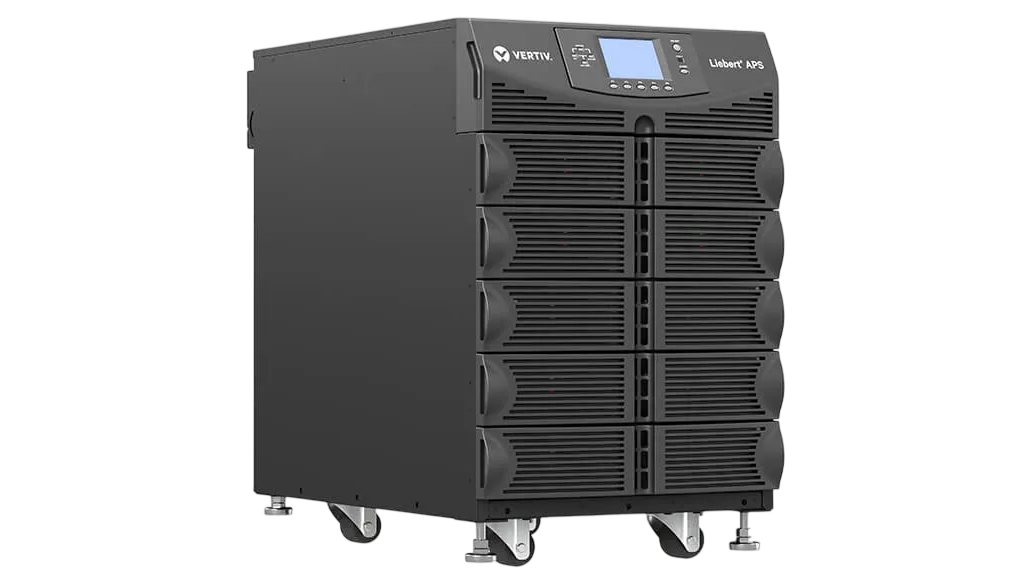

Vertiv™ Liebert® APS moduláris UPS 5–20 kVA
Dinamikus szünetmentes tápok (UPS) (150 – 2500 kVA)
Online kettős konverziós UPS 5 kVA-os bővítési lépésekkel
A Vertiv™ Liebert® APS moduláris, transzformátor nélküli, online kettős konverziós szünetmentes tápegység. Az AS1 és AS2 keretek 5 kVA / 4,5 kW teljesítménymodulokra épülnek, így a kapacitás 5 kVA-os lépésekben bővíthető. Az AS1 keret legfeljebb 15 kVA / 13,5 kW, az AS2 keret legfeljebb 20 kVA / 18 kW terhelés ellátására konfigurálható N+1 redundanciával.
A rendszer egy- vagy háromfázisú bemenettel és egyfázisú kimenettel használható. Rackbe telepíthető vagy önálló álló kivitelben alkalmazható IT- és edge infrastruktúrák, hálózati eszközök, pénzügyi, egészségügyi, kormányzati, kereskedelmi és közlekedési rendszerek kritikus fogyasztóinak tápellátás-védelmére.
5–20 kVA kapacitás, teljesítmény- és akkumulátoroldali N+1 redundanciával
Az APS kapacitása 5 kVA / 4,5 kW-os modulok hozzáadásával növelhető. Egy további teljesítménymodullal N+1, két további modullal N+2 teljesítményredundancia alakítható ki; az akkumulátoroldali redundanciához külön kiegészítő akkumulátormodul adható.Üzem közben cserélhető teljesítmény-, akkumulátor- és vezérlőmodulok

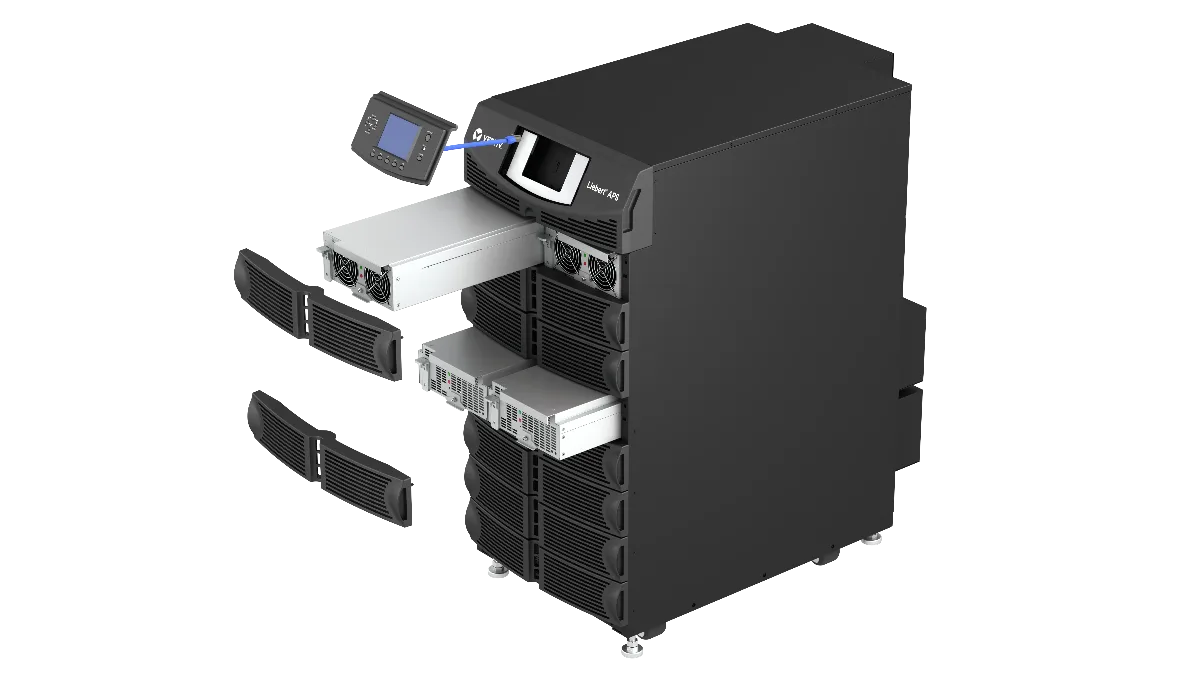

A hot-swappable modulok lehetővé teszik a teljesítmény vagy az áthidalási idő bővítését, illetve a modulcserét az UPS leállítása nélkül. A redundáns vezérlőegységek minden AS1 és AS2 keret alapfelszereltségéhez tartoznak.
AS1 keret 15 kVA-ig, AS2 keret 20 kVA-ig
Az AS1 tíz modulhellyel rendelkezik, mérete 695 × 440 × 800 mm. A felső négy hely teljesítmény- vagy töltőmodulok fogadására használható, a keret pedig 5, 10 vagy 15 kVA terheléshez konfigurálható. Az AS1 legfeljebb 15 kVA / 13,5 kW teljesítményt biztosíthat N+1 redundanciával.

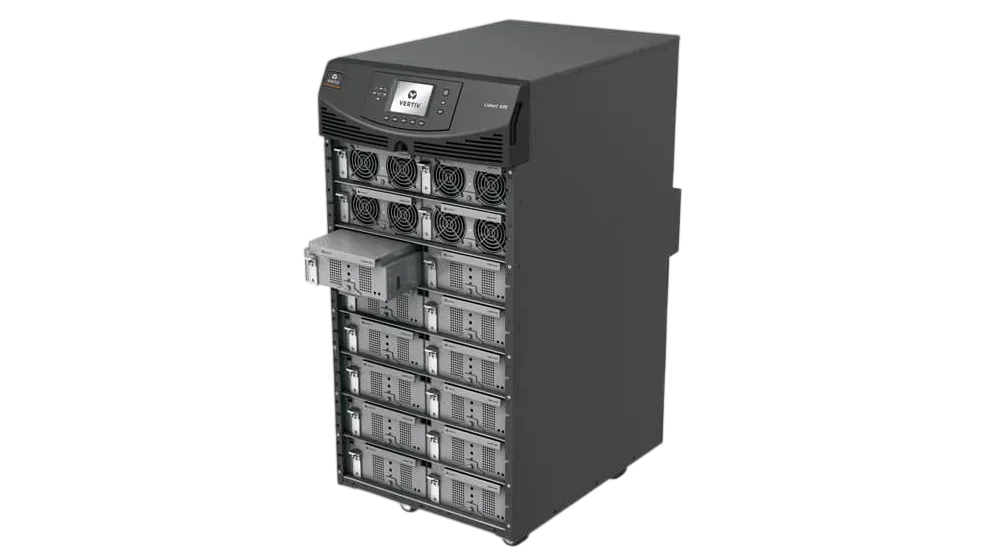

Az AS2 tizenhat modulhelyes, mérete 970 × 440 × 850 mm. Felső hat modulhelye teljesítmény- vagy töltőmodulokhoz használható; 5, 10, 15 és 20 kVA terheléshez konfigurálható. Az AS2 legfeljebb 20 kVA / 18 kW teljesítményt biztosíthat N+1 redundanciával.

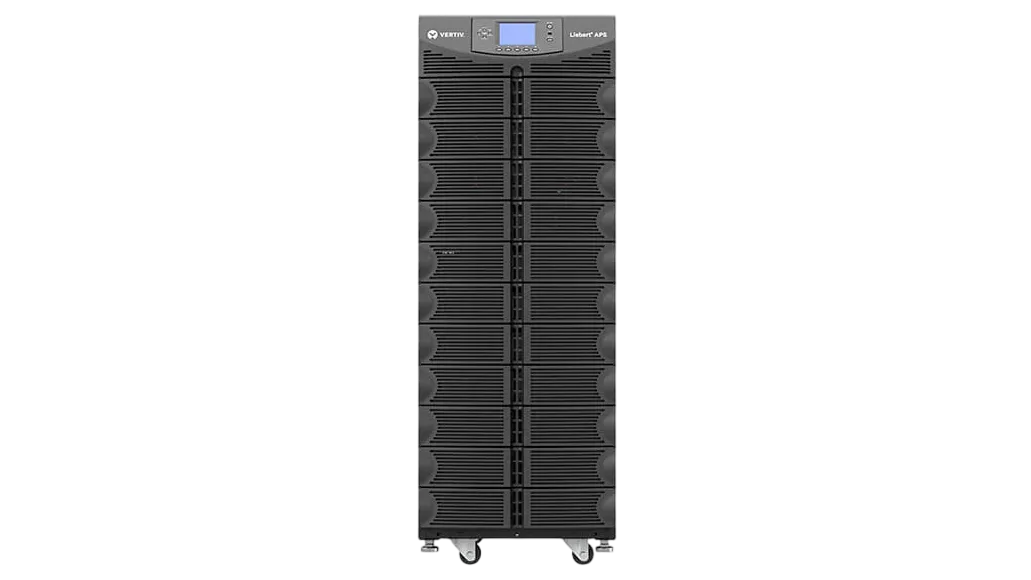

Mindkét keret önálló álló kivitelben telepíthető. Az opcionális rackrögzítő készlettel 600 mm széles, négypontos rackszekrény alsó részébe is beépíthetők.
5 kVA / 4,5 kW teljesítménymodulok 0,9-es kimeneti teljesítménytényezővel
Minden FlexPower™ teljesítménymodul 5 kVA / 4,5 kW kapacitást biztosít, ami 0,9-es kimeneti teljesítménytényezőnek felel meg. Az előkábelezett modulhelyek lehetővé teszik a kapacitás későbbi növelését a teljes UPS cseréje nélkül.
Nem redundáns konfigurációban az összes beépített teljesítménymodul közösen látja el a terhelést; modulhiba esetén a rendszer bypass üzemre kapcsolhat. N+1 kialakításban egy további teljesítménymodul áll rendelkezésre, így egyetlen modul kiesésekor a megmaradó modulok továbbra is elláthatják a méretezett terhelést. Egy 15 kVA N+1 rendszer például négy darab, összesen 20 kVA modulkapacitást tartalmaz.
Nulla átkapcsolási idő és akár 92%-os hatásfok
Az online kettős konverziós topológia normál üzemben folyamatosan az inverteren keresztül táplálja a fogyasztókat, ezért hálózati kimaradáskor nincs átkapcsolási idő. A kimenet tiszta szinuszos, névleges feszültsége alapbeállításban 230 V, de 200, 208, 220 vagy 240 V értékre is konfigurálható.
Az APS kettős konverziós hatásfoka elérheti a 92%-ot. A kimeneti feszültségtorzítás lineáris terhelésnél legfeljebb 3%, nemlineáris terhelésnél legfeljebb 5%. A rendszer rövid ideig a névleges teljesítmény 200%-áig képes túlterhelést kezelni; a megengedett idő a túlterhelés mértékétől függ.
Belső VRLA-modulok és akár hét akkumulátorfüzéres külső szekrény
Az APS VRLA-akkumulátorokat használ. Egy akkumulátorfüzér két akkumulátormodulból áll, két modulhelyet foglal el, és csak teljes párként telepíthető. A szabványos konfigurációban, teljes terhelés és a teljesítménymodulok számával megegyező számú akkumulátorfüzér mellett 5 perc áthidalási időt valósulhat meg.
Az áthidalási idő további belső akkumulátorfüzérekkel vagy minden APS modellhez használható külső akkumulátorszekrénnyel növelhető. A 14 modulhelyes külső szekrény egy–hét akkumulátorfüzért fogadhat.
A hőmérséklet-kompenzált töltés és az integrált akkumulátorfelügyelet hozzájárulhat az akkumulátorok megfelelő töltéséhez és élettartamának kihasználásához. Az akkumulátormodulok üzem közben cserélhetők; redundáns akkumulátorkonfigurációban egy modul kiesése csökkentheti az áthidalási időt, de nem feltétlenül szünteti meg az akkumulátoros ellátást.
Gyárilag beépített RDU120 kommunikációs kártya
Minden APS rendszer gyárilag telepített Vertiv™ Liebert® IntelliSlot™ RDU120 hálózati kártyával készül. A kártya webes felületet, valamint SNMP-, Modbus- és BACnet-kommunikációt biztosít, és támogatja a Vertiv™ LIFE™ távoli felügyeleti szolgáltatást.
Az RDU120 UL 2900-1 és IEC 62443-4-2 kiberbiztonsági tanúsítással rendelkezik. Valós idejű állapot- és mérési adatokat szolgáltathat, továbbá opcionális érzékelőkkel hőmérséklet, páratartalom, légáramlás, víz jelenléte és ajtóállapot is felügyelhető.
Opcionális kimeneti elosztás és karbantartási bypass
Az APS alapkivitelben fixen bekötött kimenettel használható. Az opcionális Power Output Distribution modulok különböző IEC C13, IEC C19 és IEC 60309 csatlakozókombinációkat biztosítanak. Az AS1 legfeljebb egy, az AS2 legfeljebb két POD modult támogat.
A külön rendelhető, 4U magas Vertiv™ MBC 20 kVA karbantartási bypass szekrény az AS1 és AS2 rendszerekkel egyaránt használható. Lehetővé teszi az UPS karbantartását vagy cseréjét a csatlakoztatott terhelés megszakítása nélkül, és fix bekötési pontokat, valamint integrált kimeneti elosztást tartalmaz.
Műszaki adatok
Keret és konfiguráció | Cikkszám | Névleges teljesítmény | Aktív teljesítmény | Bemenet | Kimenet | Méret (Ma × Sz × Mé) | Nettó tömeg* |
|---|---|---|---|---|---|---|---|
APS AS1 5 kVA | AS1A0NCUMNNXNVM | 5 kVA | 4,5 kW | 1 vagy 3 fázis | 1 fázis, 230 V | 695 × 440 × 800 mm | 170 kg |
APS AS1 10 kVA | AS1B0NCVMNNXNVM | 10 kVA | 9 kW | 1 vagy 3 fázis | 1 fázis, 230 V | 695 × 440 × 800 mm | 213 kg |
APS AS1 15 kVA | AS1C0NCWMNNXNVM | 15 kVA | 13,5 kW | 1 vagy 3 fázis | 1 fázis, 230 V | 695 × 440 × 800 mm | 256 kg |
APS AS2 5 kVA | AS2A0NCUMNNXNVM | 5 kVA | 4,5 kW | 1 vagy 3 fázis | 1 fázis, 230 V | 970 × 440 × 850 mm | 188 kg |
APS AS2 10 kVA | AS2B0NCVMNNXNVM | 10 kVA | 9 kW | 1 vagy 3 fázis | 1 fázis, 230 V | 970 × 440 × 850 mm | 231 kg |
APS AS2 15 kVA | AS2C0NCWMNNXNVM | 15 kVA | 13,5 kW | 1 vagy 3 fázis | 1 fázis, 230 V | 970 × 440 × 850 mm | 275 kg |
APS AS2 20 kVA | AS2D0NCXMNNXNVM | 20 kVA | 18 kW | 1 vagy 3 fázis | 1 fázis, 230 V | 970 × 440 × 850 mm | 318 kg |
* A tömegértékek a gyártó szabványos VRLA-konfigurációira vonatkoznak; a tényleges tömeg a beépített teljesítmény- és akkumulátormodulok számától függ.
Közös műszaki adatok
- teljesítménymodul: 5 kVA / 4,5 kW;
- kimeneti teljesítménytényező: 0,9;
- topológia: online kettős konverzió, nulla átkapcsolási idővel;
- hatásfok: akár 92%;
- konfigurálható egyfázisú bemenet: 200 / 208 / 220 / 230 / 240 V;
- konfigurálható háromfázisú bemenet: 380 / 400 / 415 V;
- konfigurálható egyfázisú kimenet: 200 / 208 / 220 / 230 / 240 V;
- bemeneti frekvenciatartomány: 40–70 Hz, automatikus érzékeléssel;
- kimeneti frekvencia: 50 vagy 60 Hz;
- üzemi hőmérséklet: 0–40 °C;
- kimeneti feszültségtorzítás: legfeljebb 3% lineáris és 5% nemlineáris terhelésnél;
- kommunikáció: web, SNMP, Modbus és BACnet a gyárilag telepített RDU120 kártyán keresztül;
- akkumulátor: üzem közben cserélhető VRLA-modulok;
- szabványos áthidalási idő: megközelítőleg 5 perc teljes terhelésen, a gyártó meghatározott VRLA-konfigurációjában.
Az AS1 és AS2 keretek ugyanazokat az 5 kVA / 4,5 kW teljesítménymodulokat használják, de eltérő számú modulhellyel és maximális kapacitással rendelkeznek. Az AS1 legfeljebb 15 kVA, az AS2 legfeljebb 20 kVA terheléshez konfigurálható N+1 redundanciával. Az áthidalási idő belső akkumulátormodulokkal vagy külön külső akkumulátorszekrénnyel bővíthető.
Gyakran ismételt kérdések
Milyen teljesítménytartományban érhető el a Vertiv™ Liebert® APS?
Az APS 5, 10, 15 és 20 kVA névleges teljesítménnyel konfigurálható. Egy teljesítménymodul 5 kVA / 4,5 kW kapacitást biztosít. A 20 kVA változat kizárólag a nagyobb, AS2 keretben érhető el.
Mi a különbség az AS1 és az AS2 keret között?
Az AS1 tíz modulhelyes, 695 × 440 × 800 mm méretű keret, legfeljebb 15 kVA / 13,5 kW terheléshez. Az AS2 tizenhat modulhelyes, 970 × 440 × 850 mm méretű keret, amely legfeljebb 20 kVA / 18 kW terhelést támogat. Mindkettő kialakítható N+1 redundanciával.
Mit jelent az N+1 redundancia?
N+1 konfigurációban a terhelés ellátásához szükséges modulokon felül egy további teljesítménymodul működik a rendszerben. Ha egy modul kiesik vagy eltávolítják, a megmaradó modulok továbbra is elláthatják a méretezett terhelést. Egy 15 kVA N+1 rendszer például négy darab 5 kVA-os teljesítménymodult használ.
Üzem közben cserélhetők az APS moduljai?
Igen. A teljesítmény-, akkumulátor- és vezérlőmodulok hot-swappable kivitelűek, ezért megfelelő redundáns konfiguráció és szakszerű eljárás mellett az UPS leállítása, illetve a csatlakoztatott fogyasztók megszakítása nélkül cserélhetők vagy bővíthetők.
Milyen akkumulátorokkal használható a Liebert® APS?
Az itt ismertetett APS VRLA-akkumulátormodulokat használ. Egy akkumulátorfüzér két modulból áll; az áthidalási idő további belső akkumulátorfüzérekkel vagy egy–hét füzért fogadó külső akkumulátorszekrénnyel növelhető.
Mekkora az APS áthidalási ideje?
A szabványos VRLA-konfigurációban, teljes terhelésen és a teljesítménymodulok számával megegyező számú akkumulátorfüzér mellett az áthidalási idő megközelítőleg 5 perc. Részterhelésen vagy további akkumulátorfüzérekkel hosszabb áthidalás érhető el; a pontos érték a terheléstől, az akkumulátorok számától, állapotától és hőmérsékletétől függ.
Egy- vagy háromfázisú rendszerhez csatlakoztatható az APS?
Az APS egyfázisú 200–240 V vagy háromfázisú 380–415 V bemenettel konfigurálható. A kimenete minden változatnál egyfázisú, 200–240 V közötti beállítható névleges feszültséggel.
Rackbe telepíthető a Liebert® APS?
Igen. Az opcionális rackrögzítő készlettel az AS1 és AS2 keret egyaránt 600 mm széles, négypontos rackszekrény alsó részébe telepíthető. A rendszerek önálló álló kivitelben is használhatók.
Milyen távoli felügyeleti lehetőségeket támogat az APS?
A gyárilag beépített RDU120 kártya webes felügyeletet, valamint SNMP-, Modbus- és BACnet-kommunikációt biztosít. Az UPS a Vertiv™ LIFE™ távoli diagnosztikai és felügyeleti szolgáltatással is használható.
